Основная Информация.
Модель №.
3TF
Фаза
3
Главная схема Номинальное напряжение
380
Главная схема Рейтинг Текущий
9–300 а.
Тип
Контакторы переменного тока
контактор серии abb ch aa
cjx7 9a - 300a
качество a и b
oem-услуги и услуги odm-производителей
2 недель доставки
контактор защиты двигателя
Транспортная Упаковка
100 шт./ctn, один комплект в одной коробке
Характеристики
ce, rohs, iso9001
Торговая Марка
bsd
Происхождение
China, Huangshan
Код ТН ВЭД
8536300000
Производственная Мощность
100 000 шт./месяц
Описание Товара
Описание продукта
Приложение

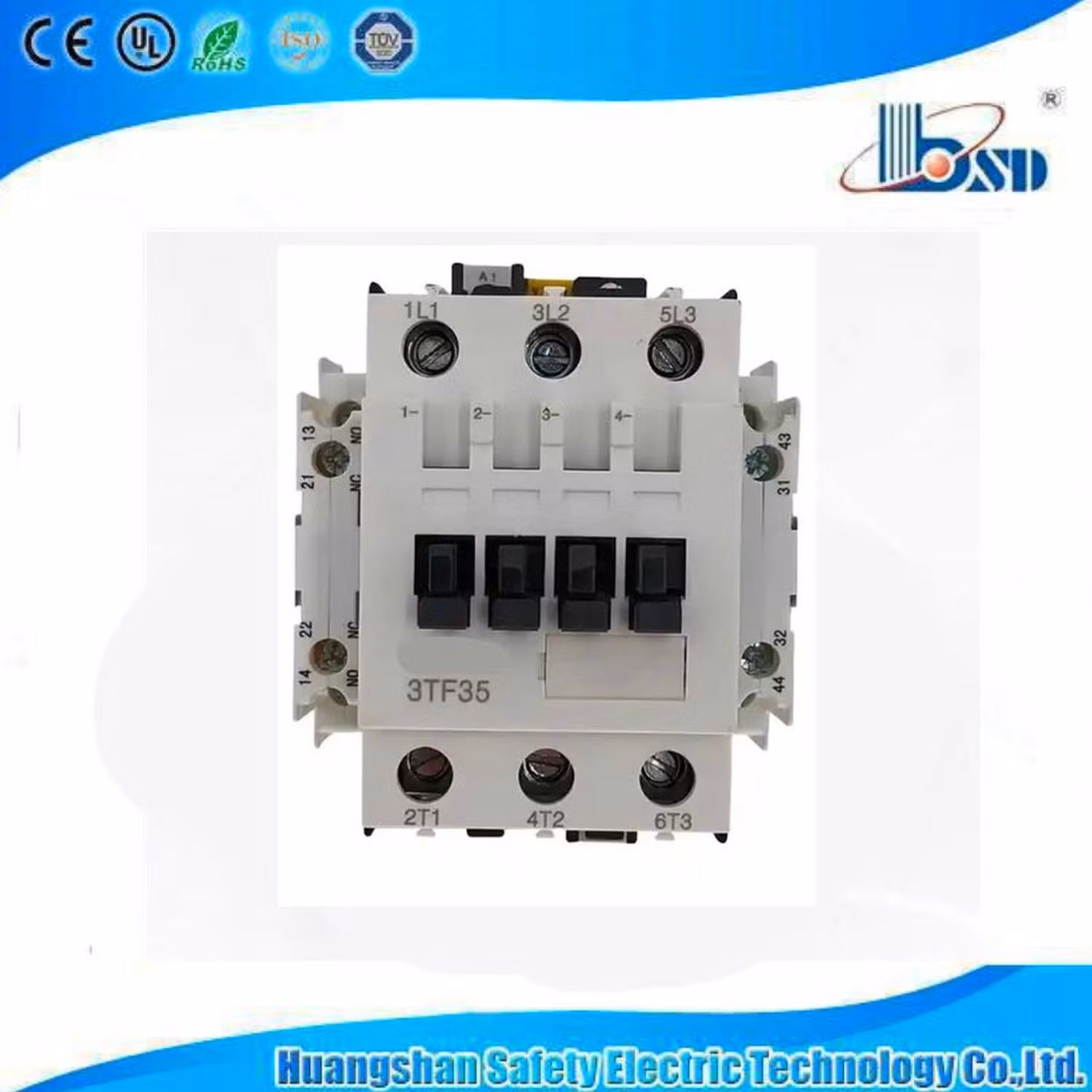

КОНТАКТОРЫ переменного тока СЕРИИ 3TF подходят для электрической системы с частотой 50 Гц, номинальным рабочим напряжением до 660 в, при использовании с переменным током 3, номинальным рабочим напряжением до 380 в, номинальным рабочим током до 630A для создания или поломки удаленных двигателей или системы. Они могут образовывать электромагнитные стартеры с соответствующими реле тепловой перегрузки серии 3UA для защиты системы и двигателей от перегрузки или отказа фазы. Они выполнены в соответствии с IEC60947-4.
Контактор представляет собой механизм прямого движения с двумя размывальными контактами. Вспомогательные контакты расположены не более чем на 2 НР, 2 НЗ. Он используется для гибкого соединения между контактной опорой и стержнем. В контактторах le≤ 22A нет изолированной от дуги панели. В контактторах in≥ 32A имеются литой дугообразный желоб с дугоизолированной панелью. Поскольку все контакты выполнены из высокопрочного неплавкого сплава и из коррозионного серебра. Все продукты серии могут быть установлены винтами, контактор le≤ 32A также с помощью монтажной рейки.
Приложение
КОНТАКТОРЫ переменного тока СЕРИИ 3TF подходят для электрической системы с частотой 50 Гц, номинальным рабочим напряжением до 660 в, при использовании с переменным током 3, номинальным рабочим напряжением до 380 в, номинальным рабочим током до 630A для создания или поломки удаленных двигателей или системы. Они могут образовывать электромагнитные стартеры с соответствующими реле тепловой перегрузки серии 3UA для защиты системы и двигателей от перегрузки или отказа фазы. Они выполнены в соответствии с IEC60947-4.
Контактор представляет собой механизм прямого движения с двумя размывальными контактами. Вспомогательные контакты расположены не более чем на 2 НР, 2 НЗ. Он используется для гибкого соединения между контактной опорой и стержнем. В контактторах le≤ 22A нет изолированной от дуги панели. В контактторах in≥ 32A имеются литой дугообразный желоб с дугоизолированной панелью. Поскольку все контакты выполнены из высокопрочного неплавкого сплава и из коррозионного серебра. Все продукты серии могут быть установлены винтами, контактор le≤ 32A также с помощью монтажной рейки.
| Тип | Номинальный тепловой ток (A) | Номинальный рабочий ток (A) | Управляемая мощность двигателя (КВТ) | Тип вспомогательного контакта | ||||
| AC-3 | AC-4 | |||||||
| 380 В. | 660 В. | 380 В. | 660 В. | 380 В. | 660 В. | НЕТ НЗ 1NO+1NC 2NO+2NC | ||
| 3TF30 | 20 | 9 | 3.33 | 1 | 5.5 | 1.4 | 2.4 | |
| 3TF31 | 20 | 12 | 4.33 | 5.5 | 7.5 | 1.9 | 3.3 | |
| 3TF32 | 30 | 18 | 7.77 | 7.8 | 11 | 3.5 | 6 | |
| 3TF33 | 30 | 22 | 8.5 | 11 | 11 | 4 | 6.6 | |
| 3TF34 | 45 | 32 | 15.6 | 15 | 23 | 7.5 | 13 | |
| 3TF35 | 45 | 38 | 18.5 | 18.5 | 23 | 9 | 15.5 | |
| 3TF40 | 20 | 12 | 4.3 | 5.5 | 7.5 | 1.9 | 3.3 | 2NC+2НР 4NC+4НР |
| 3TF41 | 20 | 9 | 3.3 | 4 | 5.5 | 1.4 | 2.4 | |
| 3TF42 | 30 | 16 | 7.7 | 7.5 | 11 | 3.5 | 6 | |
| 3TF43 | 30 | 22 | 8.5 | 11 | 11 | 4 | 6.6 | |
| 3TF44 | 45 | 32 | 15.6 | 15 | 23 | 7.5 | 13 | |
| 3TF45 | 45 | 38 | 18.5 | 18.5 | 23 | 9 | 15.5 | |
| 3TF46 | 70 | 45 | 24 | 22 | 39 | 12 | 20.8 | |
| 3TF47 | 70 | 63 | 28 | 30 | 55 | 14 | 24.3 | |
| 3TF48 | 90 | 75 | 34 | 37 | 67 | 17 | 29.3 | |
| 3TF49 | 90 | 85 | 42 | 45 | 67 | 21 | 36 | |
| 3TF50 | 150 | 110 | 54 | 55 | 100 | 27 | 46.9 | |
| 3TF51 | 150 | 140 | 68 | 75 | 100 | 35 | 60 | |
| 3TF52 | 180 | 170 | 75 | 90 | 156 | 38 | 66 | |
| 3TF53 | 220 | 205 | 96 | 110 | 156 | 50 | 86 | |
| 3TF54 | 300 | 250 | 110 | 132 | 235 | 58 | 100 | |
| 3TF55 | 300 | 300 | 125 | 160 | 235 | 66 | 114 | |
| 3TF56 | 400 | 400 | 150 | 200 | 375 | 81 | 140 | |
| 3TF57 | 550 | 475 | 150 | 250 | 375 | 81 | 140 | |
| 3TF68 | 630 | 630 | 600 | 335 | 560 | 160 | 278 | |
